Beskrivning av reparationshylsa

Kompressionskopplingar betyder kopplingar som ska installeras av hydrauliska kompressorer och inkluderar mellanspannskarvar, reparationshylsor, återvändsgränd och bygelterminaler.

1. Tekniskt datablad

Reparationshylsa för ACSR, AAC, AAAC Conductor

Repair sleeve for conductors

Typ	Lämplig Förare, dag	Mått (mm)			Vikt (Kg)
Typ	Lämplig Förare, dag	D	L	r	Vikt (Kg)
JX-95/55	15.70-16.79	32	150	9,0	0,25
JX-185/10	17.01-18.09	32	150	10,0	0,20
JX-185	18.10-19.60	32	150	10.5	0,20
JX-210	20.00-20.90	34	200	11.0	0,29
JX-240	21.00-22.50	36	200	12,0	0,33
JX-240/55	22.60-23.00	40	200	12.5	0,31
JX-300/15	23.01-24.00	40	250	13,0	0,52
JX-300	24.10-25.10	42	250	13.5	0,51
JX-300/70	25.20-26.50	45	300	14.5	0,55
JX-400	26.51-27.20	45	300	14.5	0,75
JX-400/50	27.21-27.90	48	300	15,0	0,90
JX-400/65	27.91-29.00	48	300	15.5	0,90
JX-400/95	29.10-29.90	52	300	16,0	0,85
JX-500	29.91-31.00	52	300	18,0	1.07
JX-630	31.01-34.90	60	350	18,0	1,70
JX-800/55	35.01-38.60	65	350	20.0	1.9
JX-800	36,61-39,00	65	350	20.5	1.9

Reparationshylsa för ståltråd

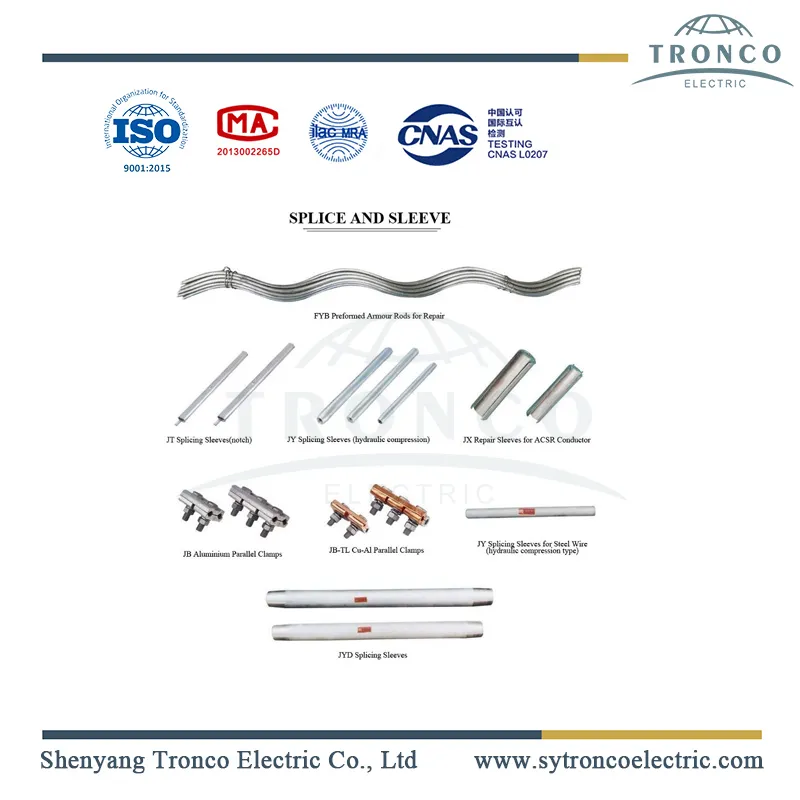

Conductor fittings

Typ	Lämplig Ståltråd, mm²	Mått (mm)			Vikt (Kg)
Typ	Lämplig Ståltråd, mm²	D	L	r	Vikt (Kg)
JX-35G	GJ-35	16	120	4.2	0,11
JX-50G	GJ-50	18	120	4.8	0,14
JX-70G	GJ-70	22	140	5.8	0,25
JX-80G	GJ-80	24	140	6.2	0,40
JX-100G	GJ-100	26	140	7,0	0,41
JX-150G	GJ-150	32	200	8.4	0,90

3. Teststandard

a) BS 3288-Isolator och ledarbeslag för luftledningar.

b) BS 729 -Varmgalvaniserade beläggningar på järn- och stålartiklar.

Mekaniskt typprov

Elektriska typprov

Galvaniseringsprov

Corona typtest

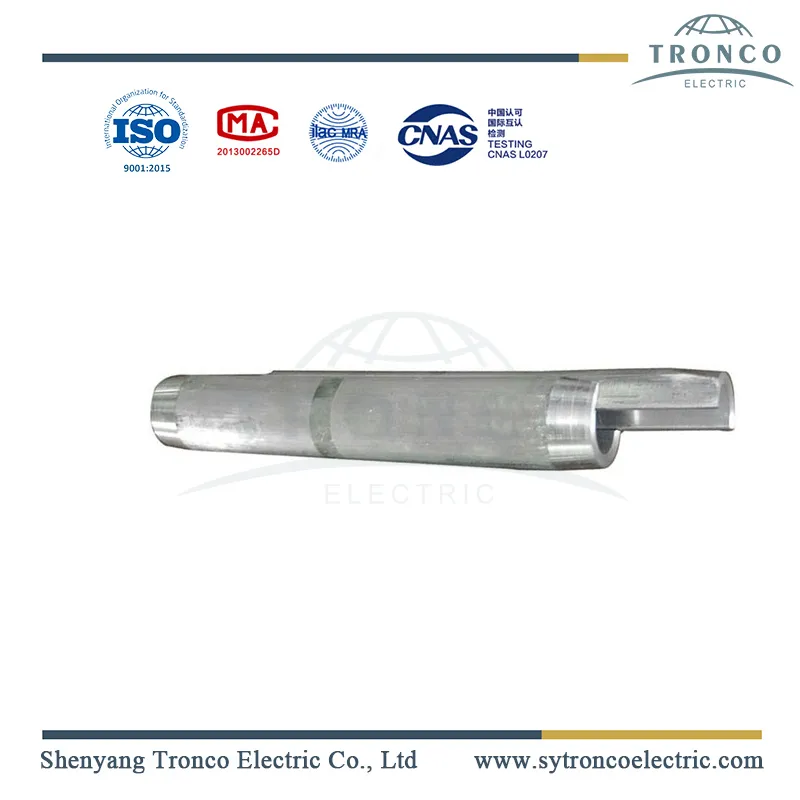

Splicing sleeve for conductors

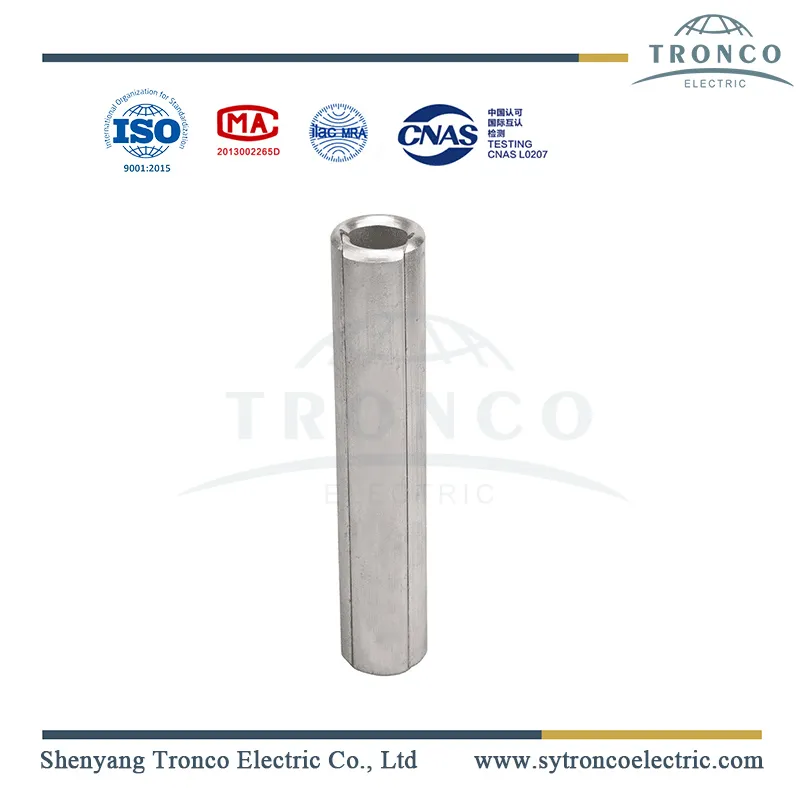

Repair sleeve for conductors

Reparationshylsorna används för att reparera mindre ledarskador när inte mer än två trådar i det yttre lagret är brutna. Dessa skarvhylsor används också för att reparera skador på jordtrådens aluminiumbeläggning och kan inte användas när ståldelen är skadad eller trasig.
